产品中心

挠性联轴器
挠性联轴器
产品名称:挠性联轴器
返回所属系列:膜片联轴器[小型]

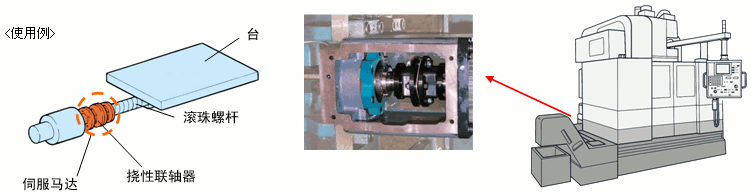

1. 机床(NC车床)・加工中心
选用机械种类:
ECHT挠性联轴器NEF系列 单体型
动力刚性联轴器
BE-FLEX联轴器
适用事例:NC车床 伺服电机和滚珠丝杆的连接

NC车床或加工中心的X,Y,Z轴滚珠丝杆和伺服电机连接,需要使用无背隙,高刚性的联轴器,而ECHT挠性联轴器NEF系列的动力锁连接型和轴孔夹紧式常被使用。而且,受热的影响滚珠丝杆会出现伸长的情况、为吸收此情况需要使用带挠性的联轴器、并在相对侧不会出现延升的状况出现、为降低成本也可使用刚性联轴器。

选用要点:
NEF系列 动力锁联结
可吸收间隙误差,扭转刚性高
低惯性力矩(采用角型轮毂)
可联结动力锁

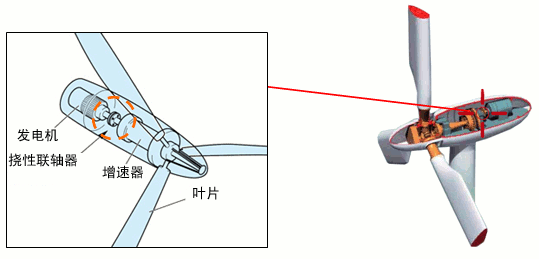

2. 风力发电
选用机械种类:ECHT挠性联轴器NEF系列
适用事例:增速器和发电机的联接

作为新一代的清洁能源正在积极建设的风力发电用的风车。加速器和发电机之间常采用大型ECHT挠性联轴器联接。

选用要点
无背隙,能量损失少
可安装盘式制动器用法兰
免加油

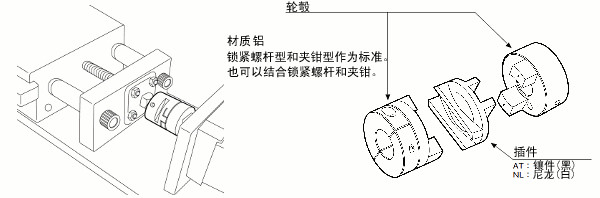

3. 研磨机
选用机械种类:十字头联轴器
适用事例:伺服电机和滚珠丝杆的连接

使用伺服电机和滚珠丝杆连接的事例。原本使用波纹管联轴器,但可能产生因误差而引起的破损,而换用可大量吸收平行误差的十字头联轴器,没有发生破损,所以被采用。采用两个轮毂间配置中间体的构造,通过中间体的沟槽和轮毂的爪部的滑动来吸收较大的平行误差。

选用要点
比其他联轴器可吸收更大的平行误差
安装工时短

4. 面向小型精密用途
选用机械种类
ECHT挠性联轴器
NES系列十字头联轴器
波纹管式联轴器(迷你型)
切缝联轴器
适用事例
贴片机

驱动电机的连接采用NES系列。

选用要点
低惯性力矩
高扭转刚性
吸收偏心偏移·轴位位移
无背隙
旋转编码器

切缝联轴器适于旋转轴的联结。

选用要点
能吸收最大3度的角度偏差,不要定心调节。
一体型,安装容易。

精密直线运动机器人

伺服电机与滚珠螺栓的联结采用NES系列。

选用要点
低惯性力矩
高扭转刚性
吸收偏心偏移·轴位位移
无背隙
单轴机器人

伺服电机与滚珠螺栓的联结采用NES系列。

选用要点
高刚性、高绕性,与伺服电机配合使用是有良好的从动性。
低惯性力矩,对伺服电机的响应能力高。
与轴的联结采用夹紧方式、更易于紧固。

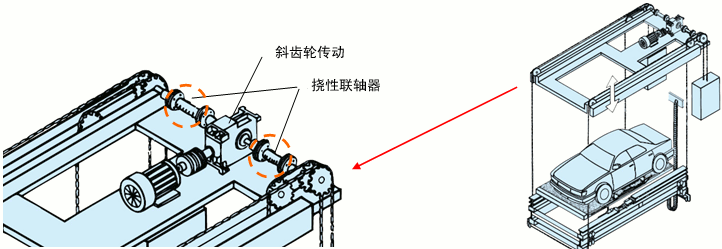

5. 立体停车场
选用机械种类:ECHT挠性联轴器NEF系列
适用事例:升降式立体停车场的驱动部

电梯式立体停车场的驱动部使用ECHT挠性联轴器。不需注油、无滑动、无乎无需维护。而且,使用本公司强力斜齿减速机用于驱动。

选用要点
因为无需注油、滑动,因此维护工时很少。

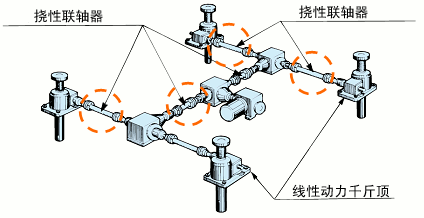

6. 升降机
选用机械种类:ECHT挠性联轴器NEF系列 长型垫块型
适用事例:千斤顶・电动缸的协同运行

使用复数动力千斤顶或电动缸作为驱动源,并使用螺旋伞齿齿轮箱和联轴器来连接。LINI动力千斤顶.电动缸可保持同步进行升降运转。

选用要点
无背隙,可实现同步运转。
远端轴因无轴承连接、可方便降低装置成本。
组装时为调整初期同步,可使用动力锁。

7. 泵
选用机械种类:ECHT挠性联轴器NEF系列 衬块型 , 长型垫块型
适用事例:泵和电机的联结

选用要点
衬块型
无需注油、因此无需润滑保养。
无需移动电机就可对泵进行维护。(推拉式)
长型垫块型
有距离的分离轴可用浮动轴来连接(最长6m)
由于有较大的允许平行偏心,同其他类型相比可实现高速运转。
