型式

项目

SWC-I
58

SWC-I
65

SWC-I
75

SWC-I
90

SWC-I
100

SWC-I 120

SWC-I
150

SWC-I
180

SWC-I
200

SWC-I
225

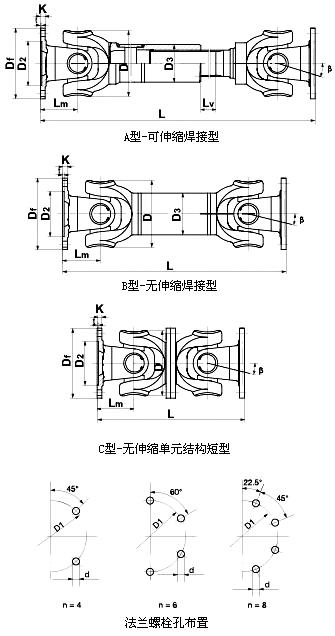

A型

L

255

285

335

385

445

500

590

640

775

860

LV

35

40

40

45

55

80

80

80

100

120

m(kg)

2.2

3.0

5.0

6.6

9.5

17

32

40

76

128

B型

L

150

175

200

240

260

295

370

430

530

600

m(kg)

1.7

2.4

3.8

5.7

7.7

13.1

23

28

55

98

C型

L

128

156

180

208

220

252

340

348

440

480

m(kg)

1.3

1.95

3.1

5.0

7.0

12.3

22

30

56

96

T

N*m

180

240

500

800

1200

2300

4500

8400

16000

22000

Tf

N*m

90

120

250

400

600

1150

2250

4200

8000

11000

β

°

35

35

35

35

35

35

35

25

25

25

D

52

63

72

92

100

112

142

154

187

204

Df

58

65

75

90

100

120

150

180

200

225

D1

47

52

62

74.5

84

101.5

130

155.5

170

196

D2(H9)

30

35

42

47

57

75

90

110

125

140

D3×δ

38×3

38×3

50×3.5

50×3.5

68×5

68×5

95×5.5

108×8

121×11

140×11

Lm

32

39

45

52

55

63

85

87

110

120

K

3.5

4.5

5.5

6.0

8.0

8.0

10.0

12.0

14.0

15.0

t

1.5

1.7

2.0

2.5

2.5

2.5

3.0

4.0

4.0

5.0

n

4

4

6

4

6

8

8

8

8

8

d

5.1

6.5

6.5

8.5

8.5

10.5

13

15

17

17

ML

kg

0.26

0.26

0.4

0.4

0.78

0.78

1.21

1.97

2.98

3 .5

法兰螺栓

规格

M5

M6

M6

M8

M8

M10

M12

M14

M16

M16

拧紧力矩

7

13

13

32

32

64

110

180

270

270
